一、產品概述
生產二線是由上料架、調平壓筋機、沖尖口和沖方口機、剪板機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯升高。其大工作速度為10米/分鐘，長度誤差為±0.5mm/m，對角線誤差為±0.8mm/m，上料架可根據客戶的要求配套。
二、產品參數
型號 | SBAL-II-1250 | SBAL-II-1550 |
加工板厚 mm | 0.5-2.0 | |
加工板寬 mm | 1250 | 1500 |
進料速度 m/min | 18 | |
卷料重量 kg | 8000 | |
總功率 kw | 9.2 | |
重量 kg | 3000 | 3500 |
主機尺寸 mm | 1900*1800*1400 | 1900*2100*1400 |
料架尺寸 mm | 2300*1750*1650 | 2300*2050*1650 |
電壓 | 380V/50HZ/3PH | |

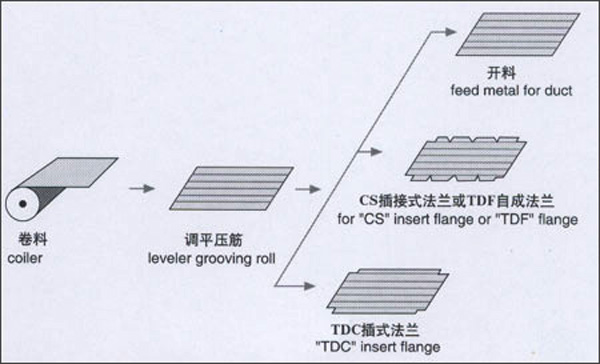

三、生產線工藝流程
1、卷料；上料－開卷；調平壓筋－沖剪方口尖口－折彎；剪切與TDC配套－接料－下料 ( 人工 )。
2、卷料－上料－開卷－校平壓筋－定尺送料－橫剪－接料－下料 ( 人工 )。
四、生產線性能特點
可作為板材下料生產線，也可用于通風、保溫等其它工業領域，采用數控、液壓控制系統，性價比良好。此生產線采用全電腦控制系統，該控制系統具有閉環反饋性能，有操作簡單、性能穩定、下料控制尺寸等特點。
生產線的主機機架采用鋼材整體焊接而成，剛性好，結構穩定。電氣系統均裝有過載保護裝置，以避免因不慎過載而導致的損壞。該生產線由電動雙盤放料架、十一輥精密校平機壓筋機、液壓剪角機四套連模具，液壓剪板機以及液壓折邊機、電氣控制部分組成。
