一、產品概述

生產Ⅲ線是由上料架、調平壓筋機、沖尖口和沖方口油壓機、液壓剪板機、液壓折邊機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯升高。其大工作速度為10米/分。長度誤差為±0.5mm，對角線誤差 ±0.8mm。 本系統可單班生產1000M2方型風管能力。

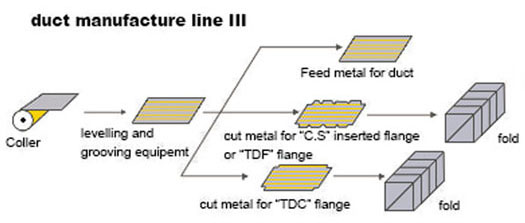

工作示意圖

二、基本配置

1、電動送料機架一臺，料盤二個；

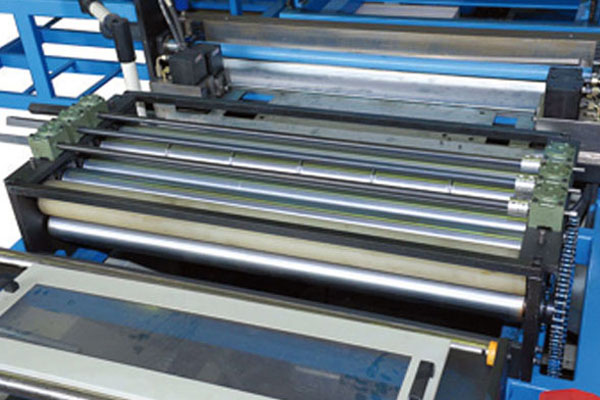

2、壓筋調平裝置一套；

3、液壓剪角機四套連模具；

4、液壓剪板機，折彎；

5、電腦及控制器及生產軟件一套。

三、產品說明

1、定尺開料，可直接與電腦等離子切割機配合使用。

2、CS插骨剪角，可與C骨法蘭機和S插條法蘭機配合使用。TDF自成法蘭的連接方法定位剪角，可與TDF自成法蘭機，TDF接邊機配合使用?？杉艚氰F法蘭或之字法蘭使用的剪角，并能與聯合合縫機配套使用而完成整套風管。

3、可完成TDC剪切角并和插條法蘭折彎，可與聯合合縫機和插條法蘭配合使用而完成完整風管。

四、產品參數

型號	SBAL-III-1250	SBAL-III-1550
加工板厚 mm	0.5-2.0
加工板寬 mm	1250	1550
進料速度 m/min	18
卷料重量 kg	8000
總功率 kw	10.7
重量 kg	3250	4000
主機尺寸 mm	2300*1800*1400	2300*2100*1400
料架尺寸 mm	2300*1750*1650	2300*2050*1650
電壓	380V/50HZ/3PH
